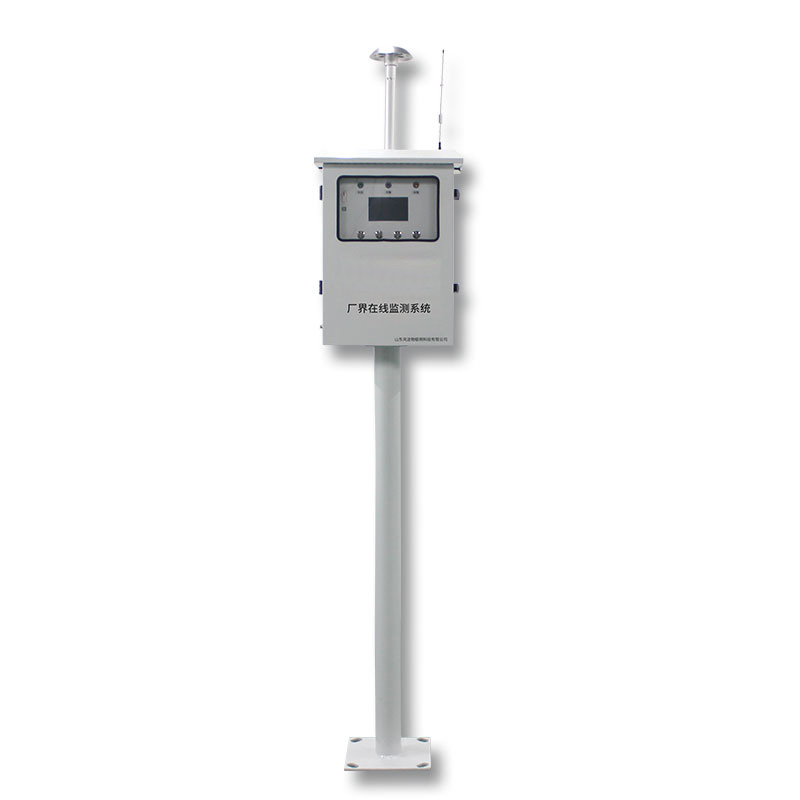

惡臭氣體在線監測系統

一、惡臭氣體在線監測系統產品功能介紹

惡臭氣體在線監測系統又稱惡臭氣體監測儀，惡臭氣體在線監測系統是基于大氣污染網格化監測系統的一套實時在線監控，專門針對垃圾填埋場、垃圾處理站、垃圾發電廠、垃圾焚燒場地、化工廠等環境研發。

1.監測設備可同時監測復合惡臭氣體（OU）、空氣中的揮發性有機氣體（TVOC）、硫化氫、氨氣、氣象參數（溫度、濕度）。

2.監測設備具有良好的抗干擾能力，具備停電來電自恢復功能。具有防水、防塵設計，支持GPRS無線通訊。

3.監測設備需符合《污染物在線監控（監測）系統數據傳輸標準》HJ212-2017。

4.監測設備具備報警功能并采用一體化設計，可實現本地監測因子的超標燈光報警功能。

5.監測設備具備本地及遠程標定功能，帶預處理系統（除塵、水汽等雜質）一鍵消音。

6.監測設備主界面顯示近60秒實時曲線，濃度數值采用數字及圖形的顯示方式。

7.監測設備可采用立桿、壁掛安裝方式。

8.生命周期管理系統，系統對主要元器件進行生命管理，可根據設置的剩余壽命進行報警提示；

9.設備需配置彩色觸摸屏，便于調試操作；

10.設備具備可拓展GPS定位功能，監測數據可與GPS定位信息關聯存儲；

11.具備高性能工業級無線模塊；具備高性能工業級16/32位通信處理器；具備完備的防掉線機制，保證數據終端永遠在線；RS232/RS485接口。

12.信號輸出：4G無線傳輸功能、RS-485

13.工作電源：AC220V±10%，50HZ，5A

14.工作溫度：-30~70℃（指處理器部分）

15.工作濕度：0~90%RH

16.內置4G無線通信模塊，可對無線傳輸數據發送間隔，發送IP/域名地址進行設定和修改，支持HJ212協議。無縫對接客戶及環保局平臺，上次“實時”、“分鐘”、“小時”、“日”數據。

二、惡臭氣體在線監測系統產品技術參數

三、惡臭氣體在線監測系統產品特色

應用環境

污水處理廠

再造煙葉廠

垃圾填埋場

垃圾中轉站

化工及工業園區

四、惡臭氣體在線監測系統產品安裝

風途科技惡臭氣體監測系統產品施工安裝方案

HJ 664-2013環境空氣質量監測點位布設技術規范（試行）

1、安裝環境

安裝環境應盡量遵循環境監測系統的運行環境（包括環境溫度、環境濕度、環境壓力）要求。應盡量避免有機械震動、強電磁輻射、空氣（風速）流動過快以及環境溫度、環境濕度過高的區域。空氣的流速過快會影響檢測的響應時間和檢測結果，環境溫度、濕度過高會影響檢測結果和傳感器的使用壽命。

2、安裝位置

總體原則應考慮到被監測氣體擴散空間、風向、環境溫度、環境濕度、監測區域封閉性以及工藝壓力和周圍設備分布情況等因素。有人員值守或人員經常滯留的區域應優先考慮。

惡臭氣體在線監測系統指導安裝

一、地基預埋，配預埋件施工

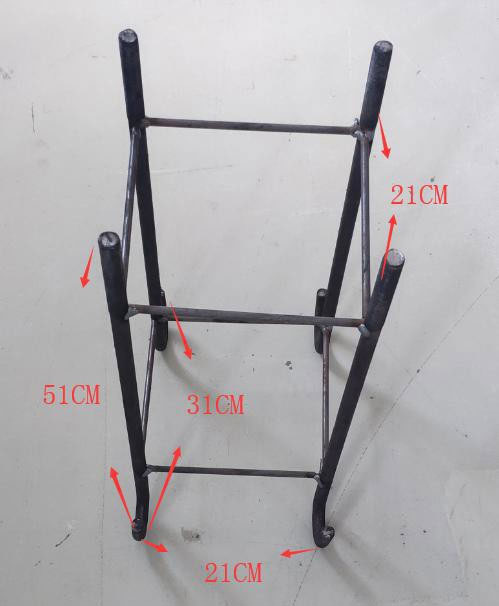

1、地籠中間框架為正方形21cm*21cm，高51cm，底部外邊勾與勾距離31cm，如圖1。預埋施工尺寸不低于50cm*50cm，深度40-43cm。

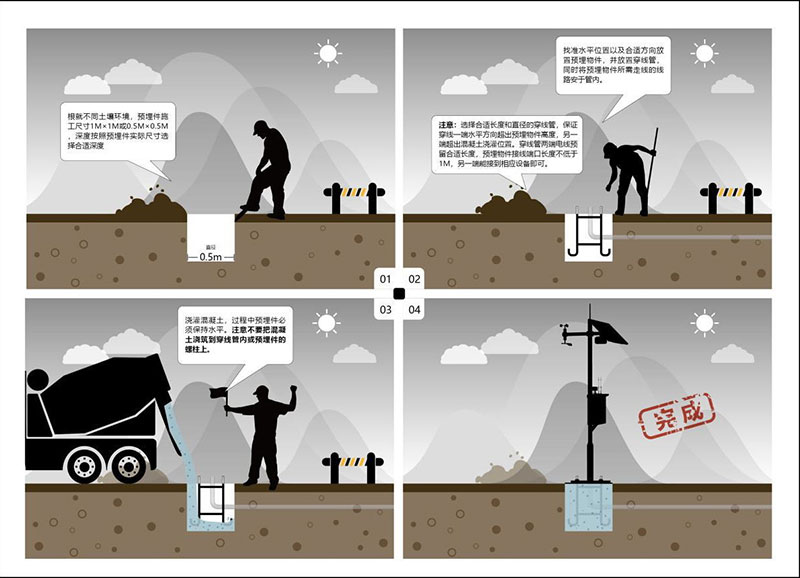

2、找準水平位置，以及合適方向放置預埋件，有一個正面方向朝南。澆筑預埋件時，注意不要把混凝土澆筑到穿線管內或者預埋件螺柱上。預埋件在土坑里位置要正，不要歪斜，并固定好預埋件，以防止?jié)仓炷習r，預埋件的位置發生變化。如圖2。

3、布線，根據訂單需求提前合理布線，包括電源線。如需要布線，澆筑混凝土前，需要先放置穿線管，常規為PVC材質的塑料管，直徑根據供電線纜尺寸自定。穿線管需高于預埋件中心預留孔5cm，另一端以能接到相應設備處為標準。
