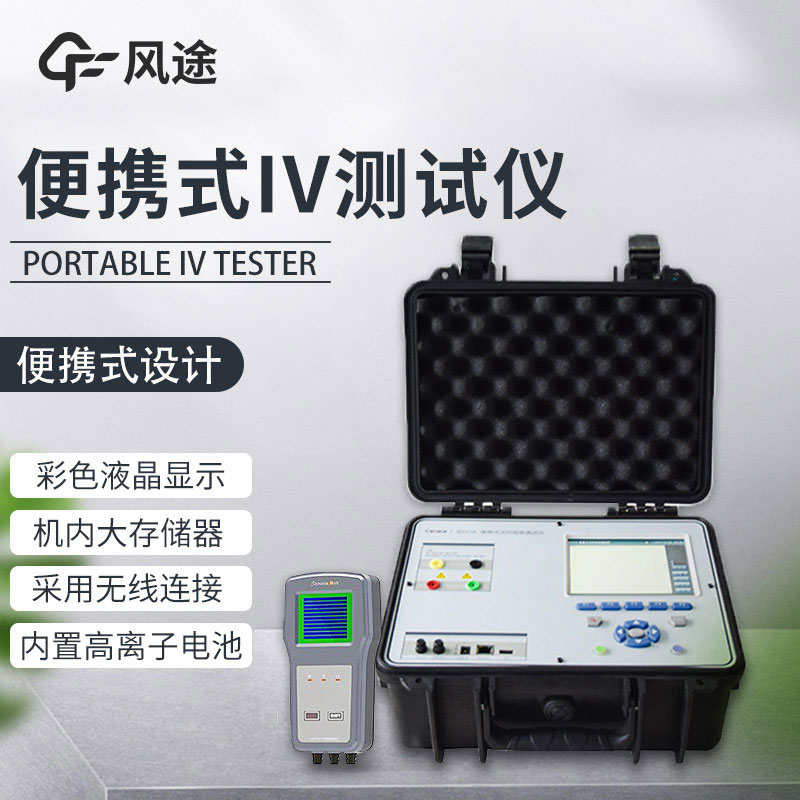

便攜式光伏組串測試儀FT-IVA

FT-IVA便攜式光伏組串測試儀主要應用于1500V光伏組串測試中，可以方便快捷地測試1500V光伏組串自然光照條件下的運行特性，它能為太陽能電站的設計，驗收和檢修提供試驗保障，也是電站建設單位，質檢部門，生產廠家和科研單位不可缺少的檢測工具。該產品配套有環境溫度，電池板溫度和輻照度檢測試驗探頭，可對試驗環境狀態進行綜合記錄。

通過對光伏陣列IV特性曲線形狀進行分析，既能初步判斷光伏組件發電性能正常與否，又能發現故障光伏組件，由此替換故障組件來解決該問題，但無法進一步查明組件損壞原因。

光伏組件在出廠時，需通過運輸，搬運和安裝等環節方可投入使用，若發現其發電量較低時再到現場查看其原因并不合適，既浪費物力又浪費時間。檢查過程中任何一環都會導致破壞。因此提出了光伏組件裝設之前先取樣檢測組件，光伏組件裝設固定之后再檢測整個光伏陣列的方法。

電容式I-V測試儀采用充電式動態電容為光伏組件提供動態負載，在實際檢測中，由于光伏組件存在光生電流而給電容進行充電，電容充電之初，阻抗極低接近于0，充電回路等于短路，充電完成后，阻抗極大，充電回路等于開路，則電容充電期間，電容的阻抗由0變?yōu)闊o窮，對應于光伏組件或者陣列負載電阻由0變?yōu)闊o窮后再采樣電壓和電流，這幾個采樣點組成光伏組件I-V特性曲線。
